佛山某生活电器厂

发布时间: 2020-08-01
返回



一、空压站概述

空压站由2台200KW的工频机、1台100KW的工频机、2台200KW的变频机、5台干燥机和2个冷却塔组成。



使用云智控系统前,空压站供气、用气及管理情况:

6.站房有5名操作管理人员,每天点检一次;

7.常开设备数3台,压力使用范围6.6-8bar;

8.站房24小时不间断供气,白天用气量大,中午和下午交接班期间,用气量波动较大;

9.有一套整厂的气量与电量监测系统,但无法监测

10.到空压站的气压、设备运行等状况,依赖人工点检&抄表,且故障响应不及时,往往等到设备故障影响到生产后,设备科的人才知道发生了故障;

11.代理商无法监测设备的运行状况,售后服务效率低;

12.空压站年耗电量约450万度,电价峰1.03,平0.638,谷0.322


四、云智控方案设计与实施

空压机部分

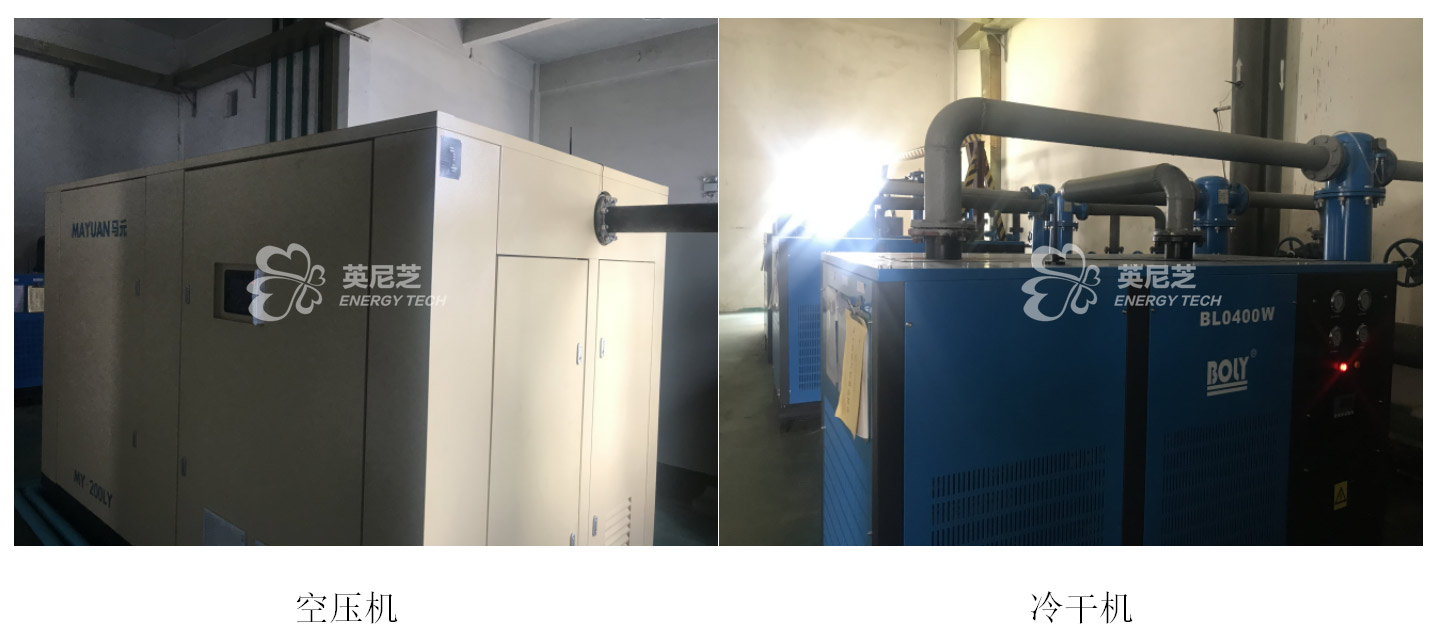

    5台空压机和5台干燥机均具备Modbus485通讯接口,直接接入蘑菇云盒Maxw4(LN),与边缘服务器进行无线通讯。

仪表的使用及安装

在母管分别安装压力传感器、露点仪和流量计,压力传感器通过蘑菇云盒Maxw4(LN)与边缘服务器通讯,流量计和露点仪则通过蘑菇云盒Maxw4(2G)进行数据采集。在站房分别安装智能电表,并通过蘑菇云盒Maxw4(2G)将数据信号上传至系统。

部署边缘服务器

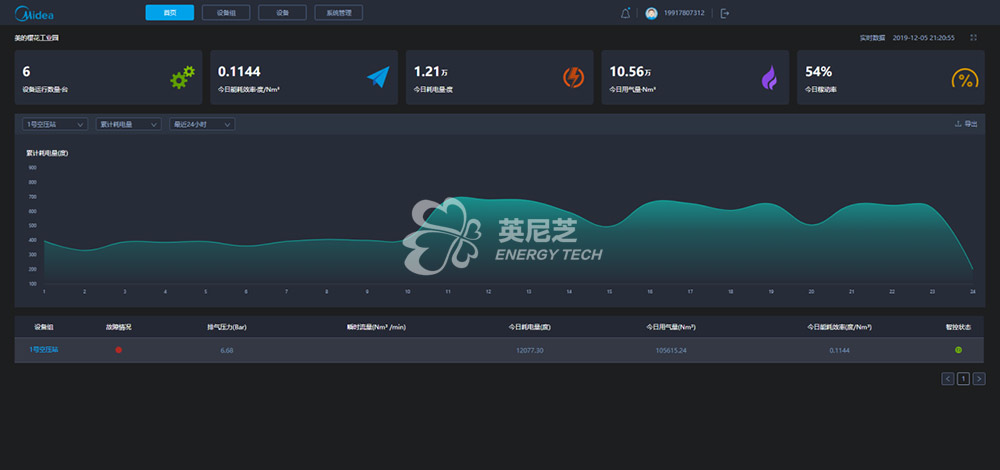

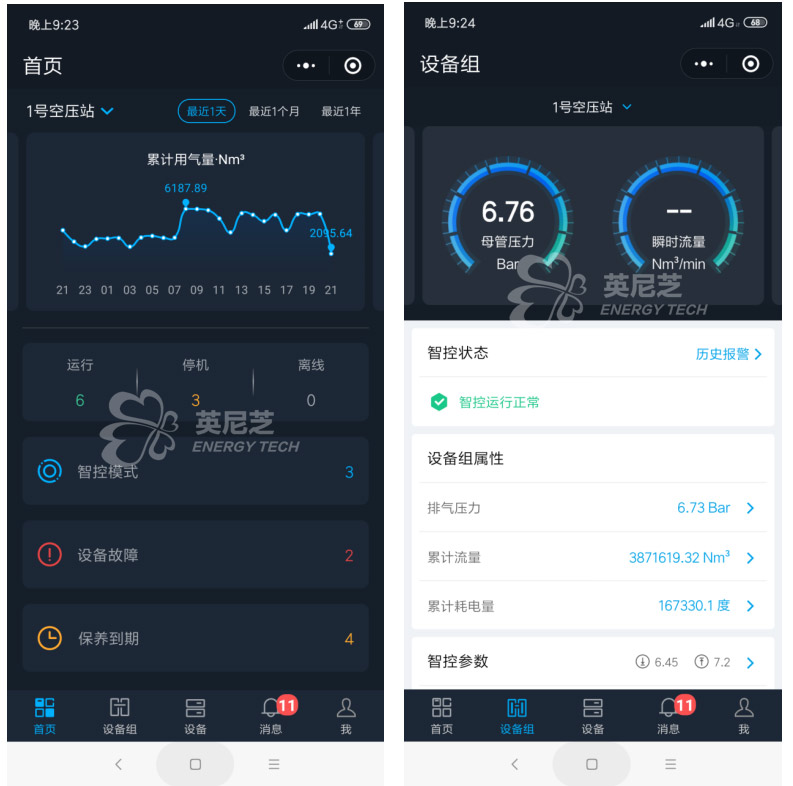

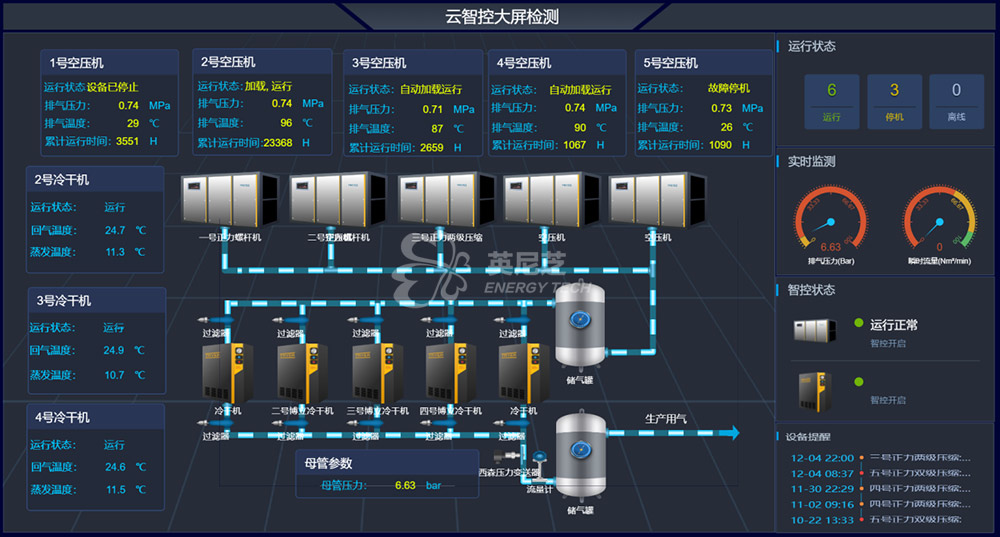

本地部署边缘服务器,以母管气压为依据,基于智能优化的算法对空压站各设备进行集中智能控制,设备数据通过4G路由器上传到云端,进行云端分析与存储,将站房数据以可视化的形式呈现在电脑PC版软件和移动设备应用小程序上。也可通过本地云智控柜上的边缘显示触摸屏监视设备运行数据和进行参数设置、设备启停等操作。
